E-Gitarre: Nachbau des Tonabnehmers mit Schulmaterial
didaktischer Aufbau - Magnet und Spule getrennt
Versuchsaufbau. Die Spule hat 20.000 Windungen (Phywe 07831-01)

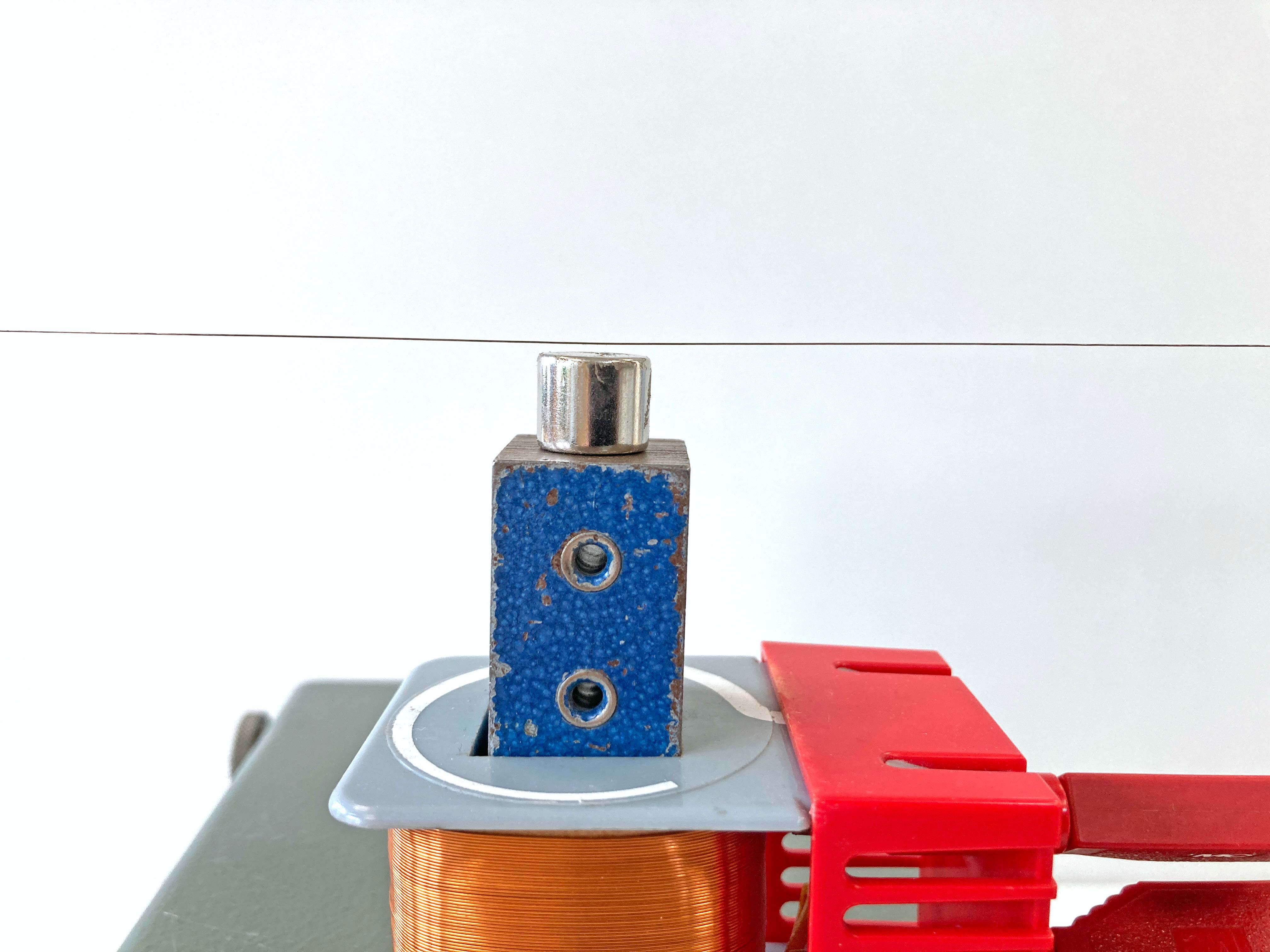

Spule 20.000 (unten), Eisendraht und Magnet haben nur wenige Millimeter Abstand voneinander.
Verstärker und Lautsprecher

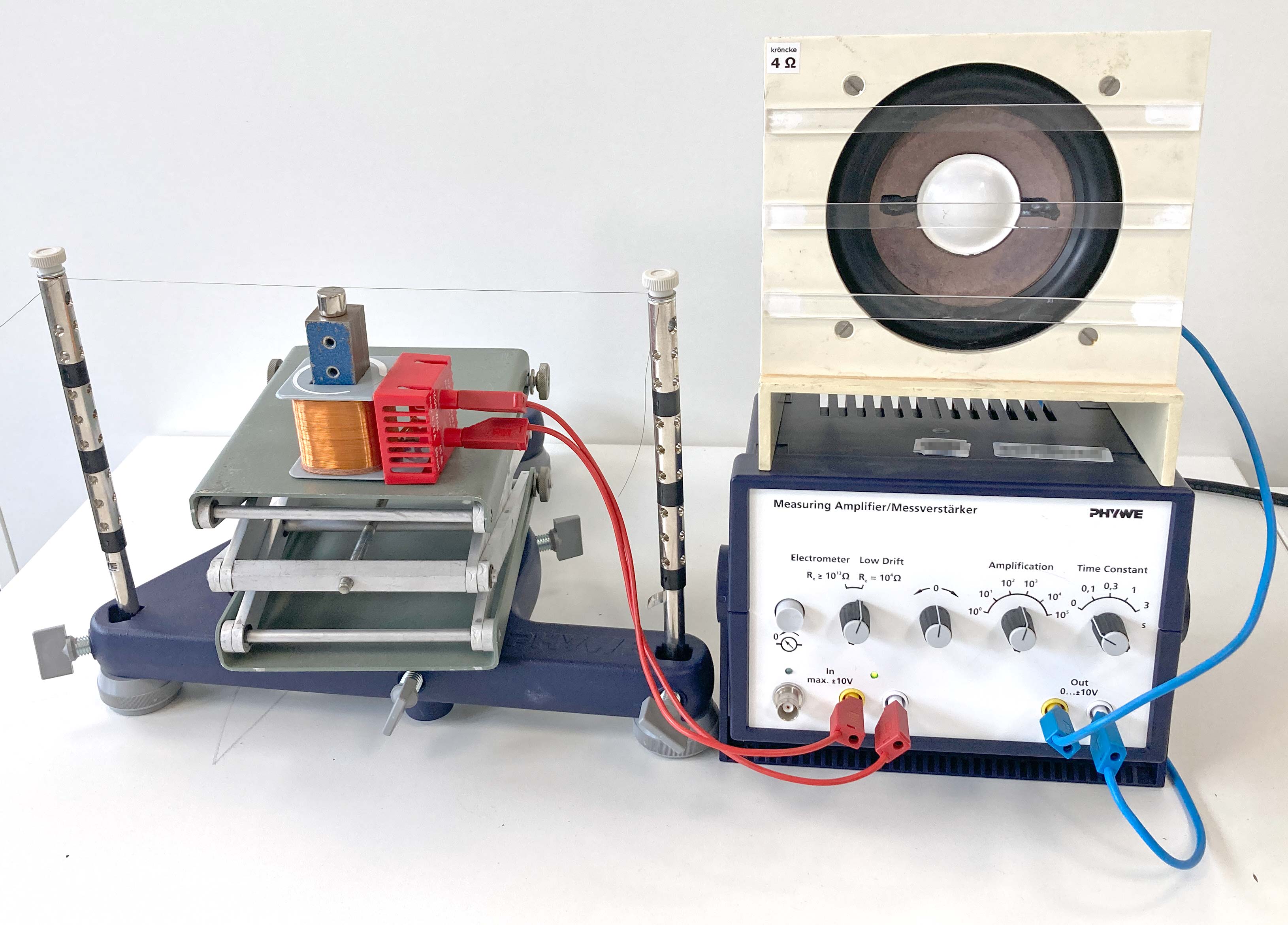

Aufbau mit Phywe-Messverstärker
Aufbau mit Spule 1600, Phywe Messverstärker und Lautsprecher der Lehrmittelfirma Kröncke
Spule 1.600. Eisendraht und Magnet haben nur wenige Millimeter Abstand voneinander.

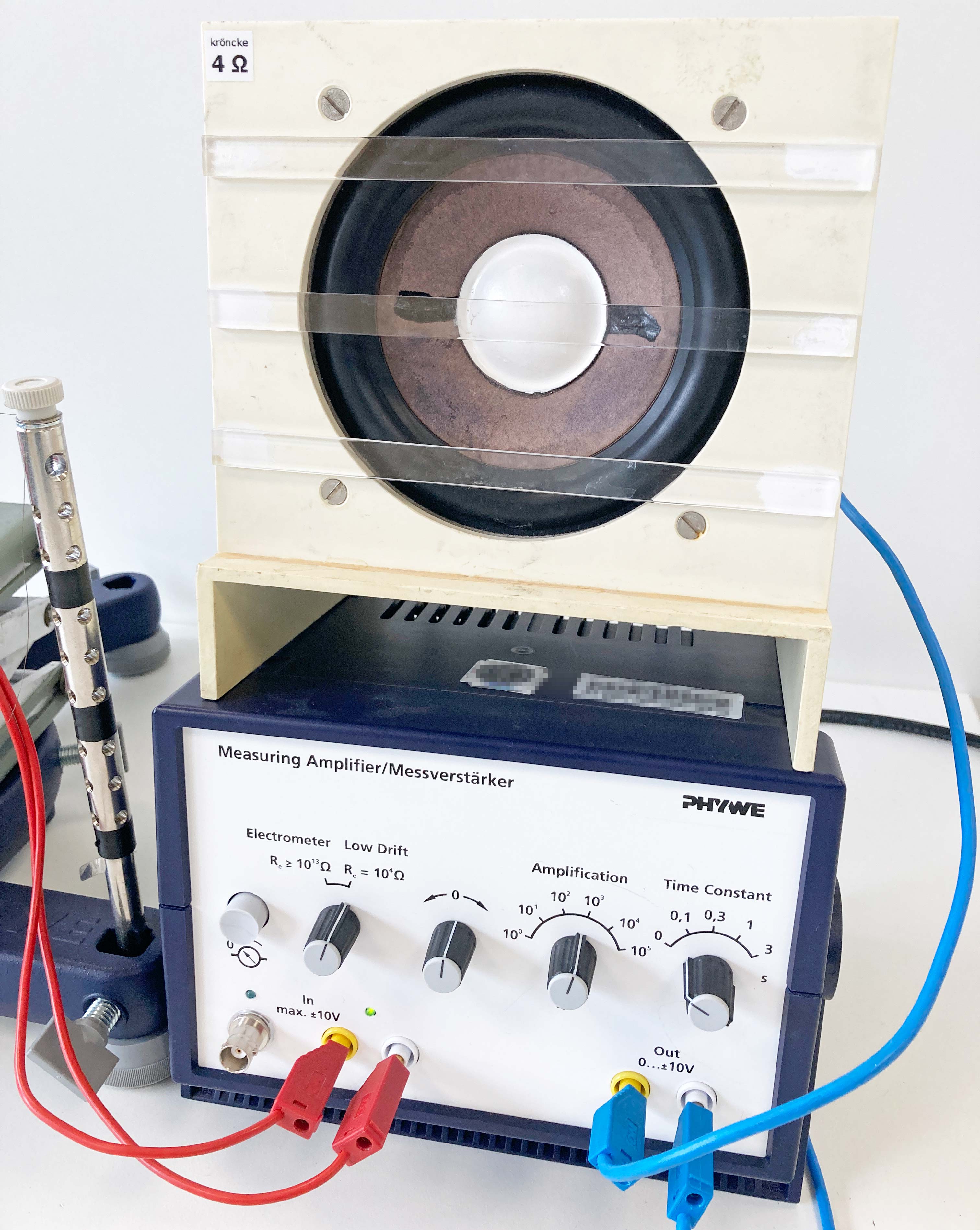

Phywe-Verstärker und Kröncke-Lautsprecher. Mit der Einstellung „Ri = 10 kΩ zzgl. Low Drift“ ist das Gerät ein Mikrovoltverstärker. Die Gebrauchsanweisung gibt einen Frequenzbereich bis 22 khZ an.
Aufbau mit Magnet in der Spule
Aufbau
Tonabnehmer
(zum Vergrößern anklicken!)
Material
Spule 500 (Leybold 59830)
Eisenkern (I-Kern)
Stabmagnet
Eisendraht, hier d=0,2 mm, Länge ca. 23 cm
Lautsprecher (Phywe 13765-00)
Verstärker (Leybold AC/DC-Verstärker 30 W 52261)
Aufbau
Eisendraht stramm spannen, so dass beim Anzupfen kein deutlicher Ton
mehr zu hören ist
wenige mm über dem Eisenkern
Regler "Abschwächer" (links) ganz nach links (rechts = Cal.)
Verstärkungswahlschalter auf 100
Abschwächer soweit vermindern (nach rechts drehen), dass Übersteuer-LED
(mitte) gerade nicht anspricht.
