Mobile-Cassy-2 mit Tablet und Cassy-App nutzen

Cassy-App auf Tablet und Mobile-Cassy-2-Handmessgerät (MC2)
Das Mobile-Cassy-2 (MC2) wird vom Tablet aus gesteuert. Beide Geräte befinden sich im selben W-LAN

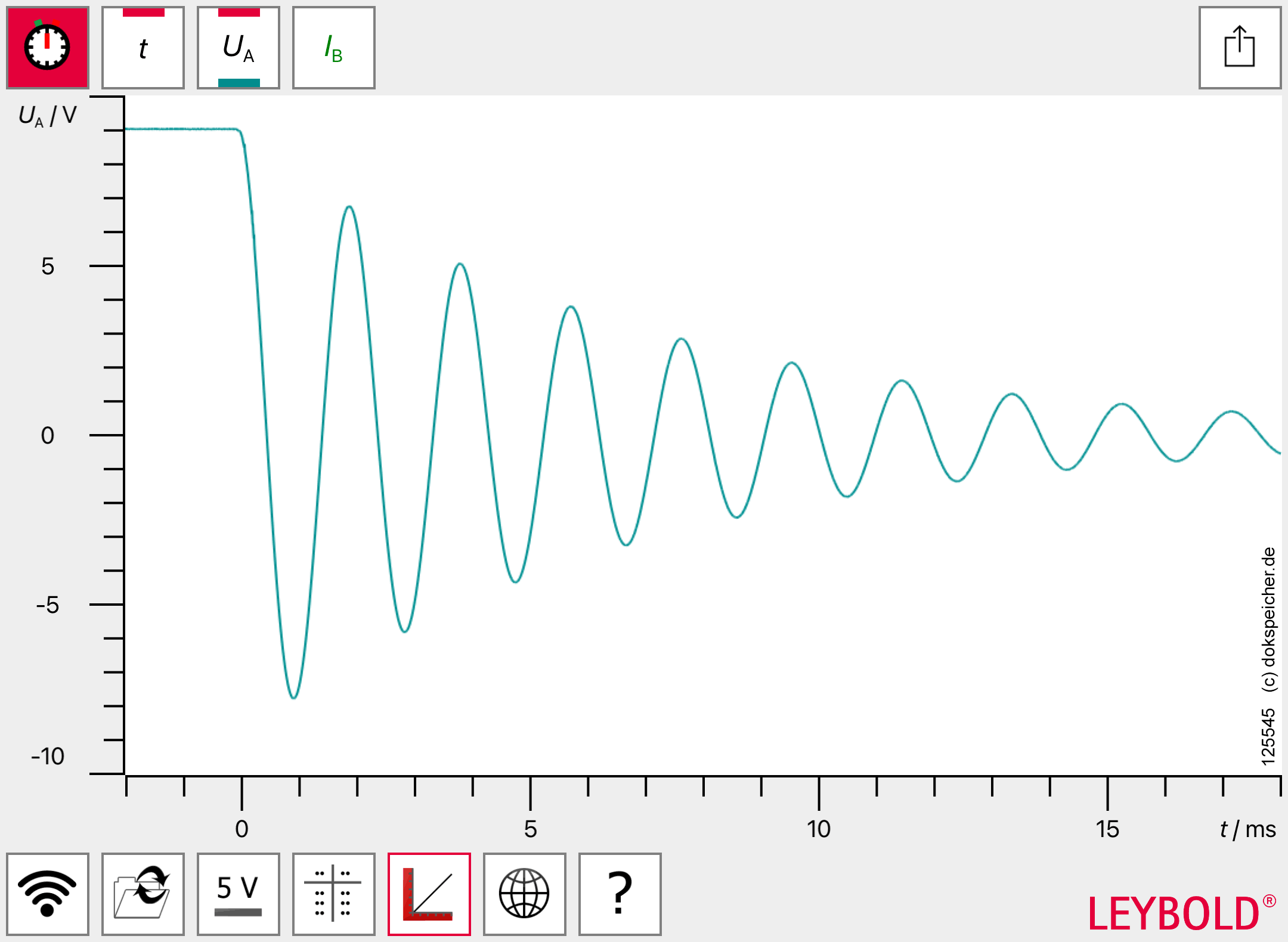

Cassy-App with LC-circuit-125452
Messwertaufnahme per Cassy-App

Teil 1: Benutzen des passend eingestellten Mobile-Cassy-2 mit der Cassy-App

Teil 2: Grundlagen und Einrichtung des Mobile-Cassy-2 (noch nicht fertig)

Teil 1: Benutzen des passend eingestellten Mobile-Cassy-2 mit der Cassy-App

Was wird benötigt?

  • ein Mobile-Cassy-2 mit W-LAN (MC2, Artikelnummer 524005W)
  • ein Tablet
  • die Cassy-App auf dem Tablet

Beide Geräte, also das Mobile-Cassy-2 und das Tablet müssen sich im selben W-LAN befinden.

Cassy-App für Tablets

Mobile-Cassy-2 einschalten

Nach dem Start versucht ein passend eingestelltes MC2 (Mobile-Cassy-2), sich mit dem bekannten W-LAN zu verbinden. Das ist daran zu erkennen, dass unten rechts im Display ein rotes W-LAN-Symbol erscheint.

rotes W-LAN-Symbol: Das MC2 versucht sich mit dem bekannten W-LAN zu verbinden.

Wenn die Verbindung zustande kommt, wird das W-LAN-Symbol schwarz und neben dem Symbol erscheint eine vierstellige Pin.

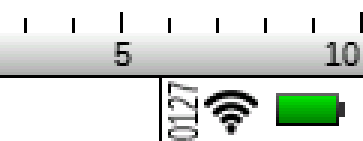

schwarzes W-LAN-Symbol: Das MC2 ist mit dem bekannten W-LAN verbunden.

Cassy-App öffnen

Nun geht's in der Cassy-App weiter. So sieht das App-Logo aus:

Wichtig: Das Tablet muss sich im gleichen W-LAN befinden wie das MC2.
In der App muss nun die vierstellige PIN eingegeben werden, die im MC2 angezeigt wird.

So sieht der Bildschirm der App zunächst aus, wenn noch kein Cassy im W-LAN gefunden wurde.

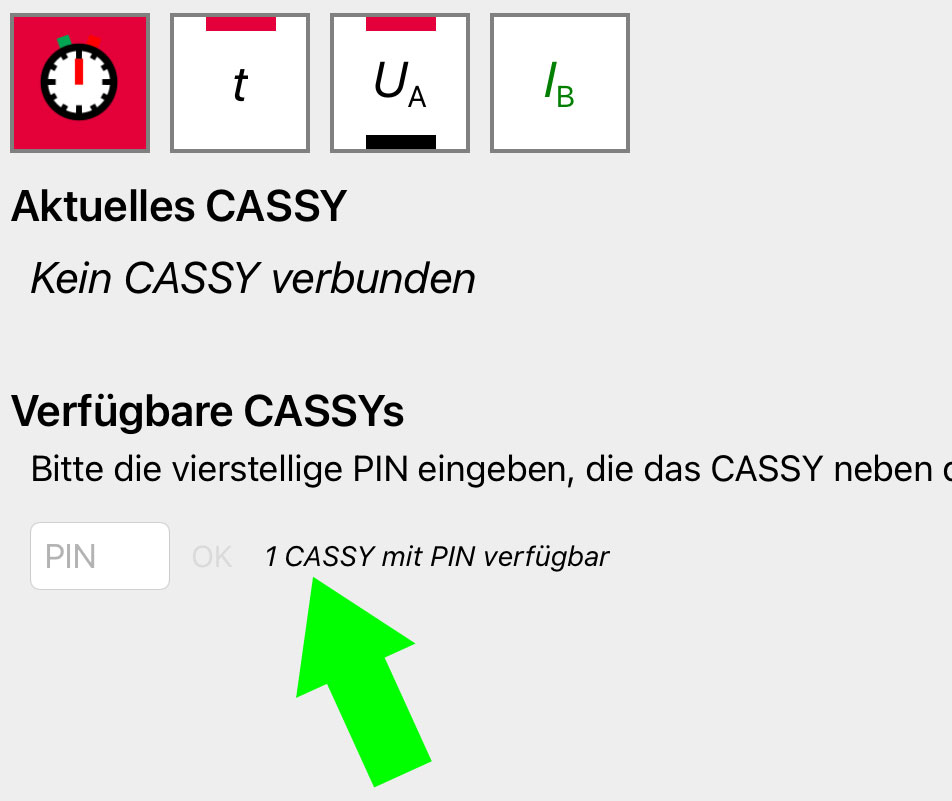

1 Cassy mit PIN im W-LAN gefunden.
PIN eintippen und mit OK bestätigen.
Das MC2 mit dem Name "L 2" ist mit dem Tablet verbunden und kann jetzt über die App gesteuert werden.
... und W-LAN-Symbol im Mobile-Cassy-2 wird in grün anzeigt.

Nutzung der Cassy-App

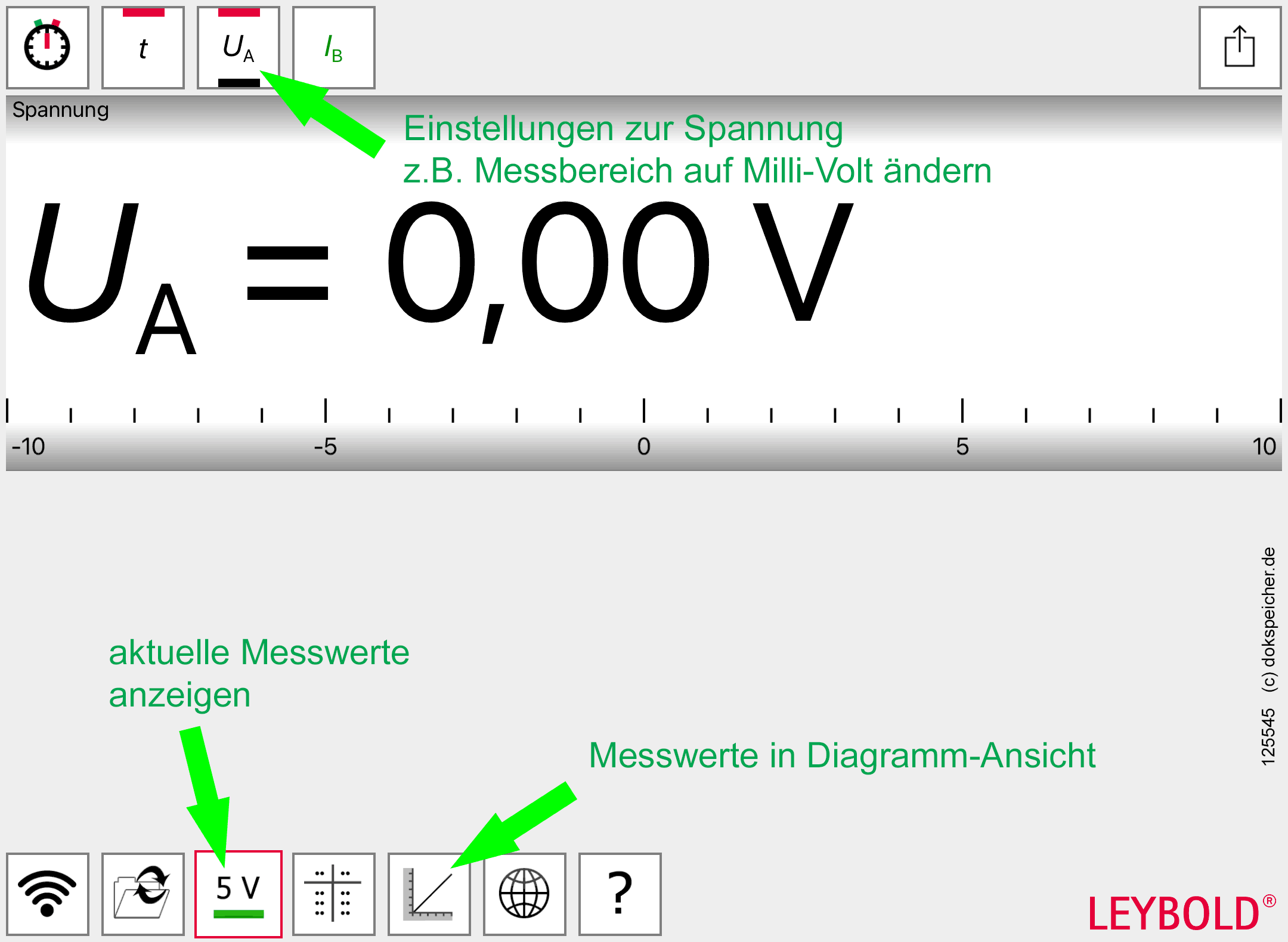

Das MC2 wird nun über die App des Tablets gesteuert.

Die obere Menü-Zeile ist ähnlich zur Menüleiste im Handmessgerät Mobile-Cassy-2
Zoomen im Diagrammmodus

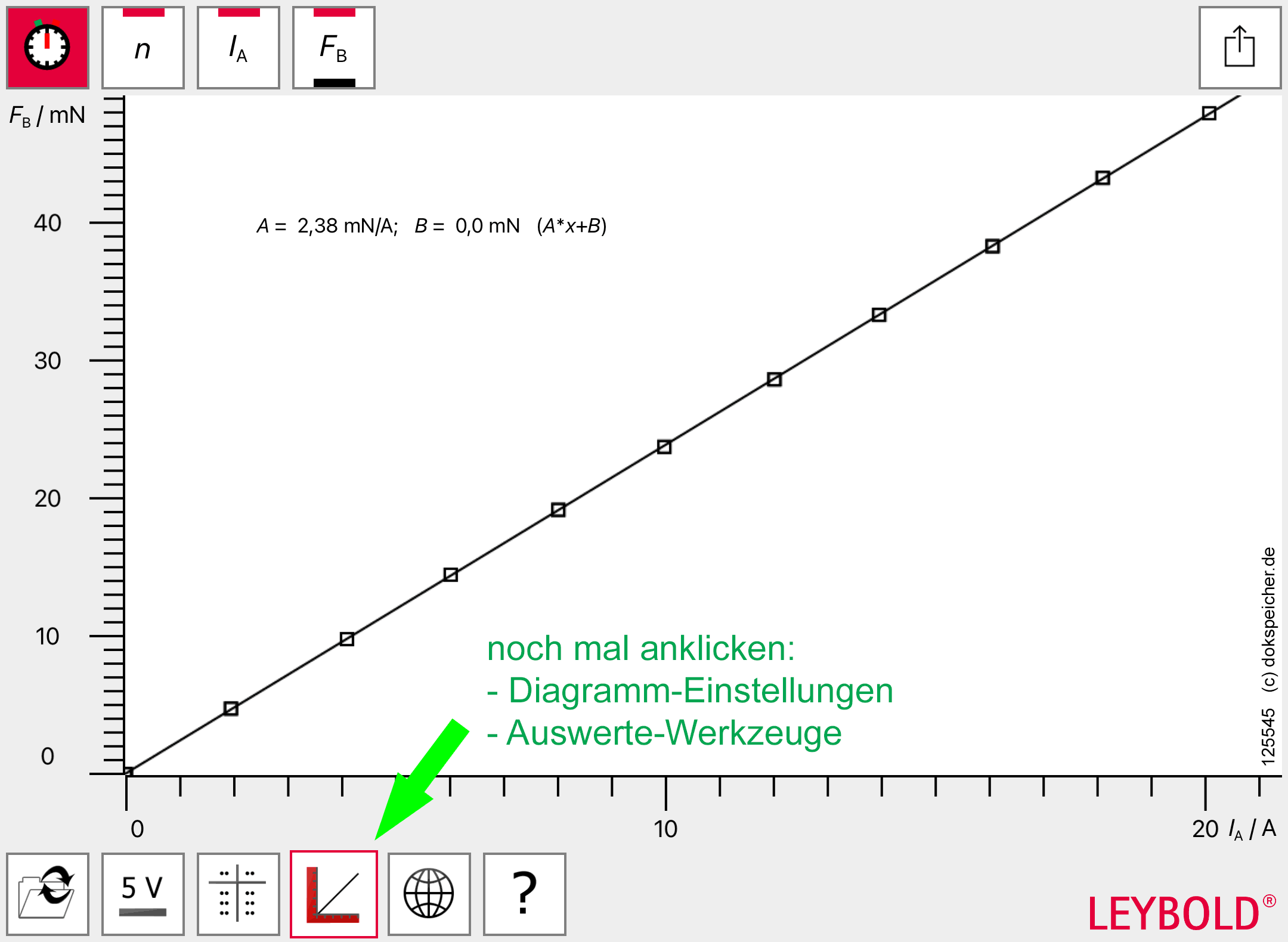

Achsbelegungen anpassen und Auswerte-Werkzeuge nutzen

Messwerte teilen

Aufgenommene Messwerte können nicht in der Cassy-App gespeichert werden, sondern müssen über den Teilen-Button exportiert werden. Exportieren bedeutet, dass die Daten entweder per Mail versendet oder an eine andere App übergeben werden (z. B. an Excel oder an einen Cloudspeicher-Dienst).

Der Export bzw. das Teilen erfolgt über den Button oben rechts. Dabei stehen verschiedene Datei-Formate zur Verfügung.

  • Das Format *.labm ist ein eigenes Format des Herstellers. Solche Dateien können mit einer Cassy-App (iOS, Android, Windows/Windows-PC), direkt mit dem MC2 und am Windows-PC mit der Software CassyLab2 geöffnet werden. Wichtig: Daten können nur in diesem Format, also als *.labm-Datei, in eine Cassy-App importiert oder mit einem Mobile-Cassy-2 geladen werden.
  • Im Format *.csv werden keine Einstellungen des Messgeräts gespeichert sondern nur die Messergebnisse. Das Format eignet sich gut zum Export nach Excel.
  • Die Dateiendung *.png verweist auf ein Bild. Hierbei wird ein Bild des Diagramms exportiert.

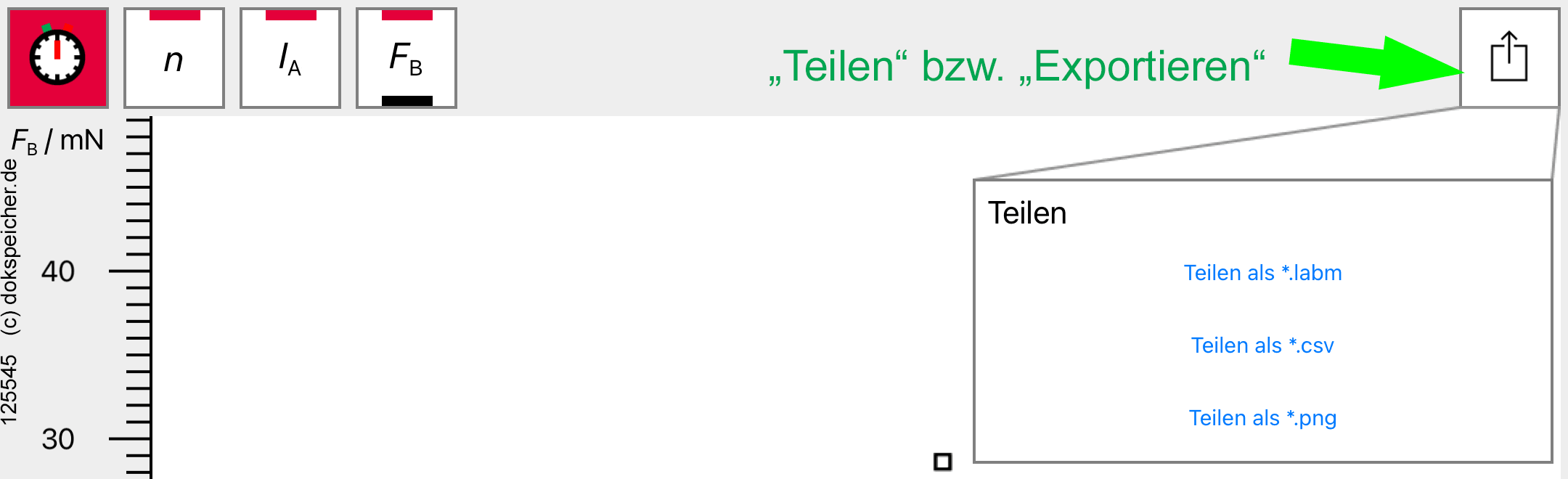

Teilen-Button rechts oben
Cassy-App Teilen mit Excel
Die Daten können per E-Mail versendet und an - je nach Format unterschiedliche - andere Apps übergeben werden.

Unterschiede Cassy-App zum Handmessgerät MC2

Ein Unterschied zwischen App und Handmessgerät MC2 gibt es beim Aufruf der Messparameter, also den zeitlichen Einstellungen zur Messwertaufnahme (z. B. Messintervall, Messwertaufnahme alle 100 ms). Im Handmessgerät finden sich die Messparameter im (Unter-)Menü des Stoppuhrsymbols. In der App hingegen gibt's dafür eine eigene Schaltfläche neben der Stoppuhr, die den Buchstaben t trägt. IN der App dient die Stoppuhr ausschließlich zum Start und Stopp der Aufnahme einer Messreihe.

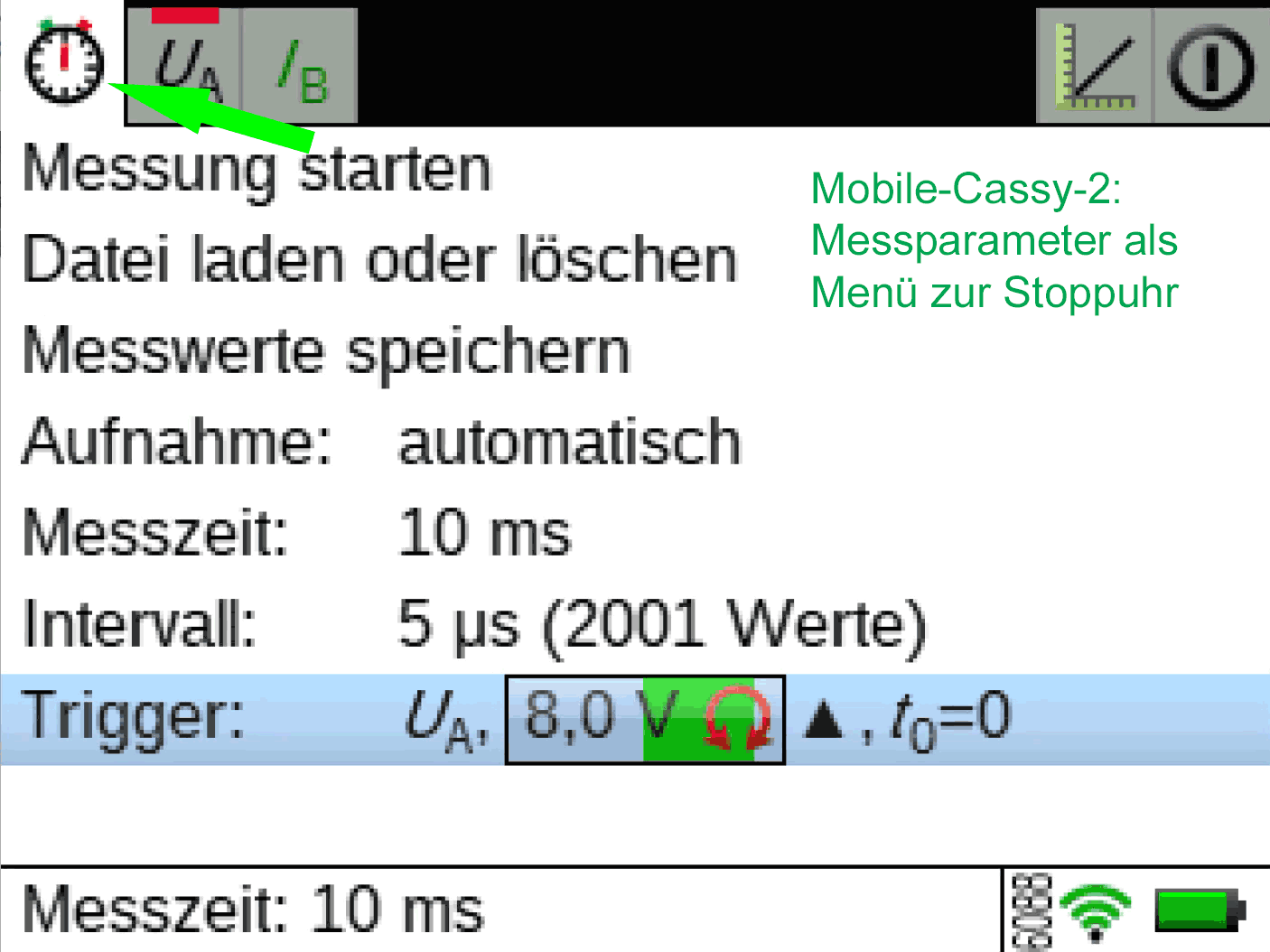

Messparameter im (Unter-)Menü der Stoppuhr (Mobile-Cassy-2, Handmessgerät)
Die Messparameter sind über eine eigene Schaltfläche (Beschriftung „t“) zu erreichen (Cassy-App, Tablet)
