Interferenz mit Ultraschall

Der Interferenzversuch eignet sich wg. seiner Überschaubarkeit gut als Einstiegsversuch.

Inhalt



Aufbau und Durchführung

Versuchsaufbau zur Resonanzabstimmung mit Phywe-Material

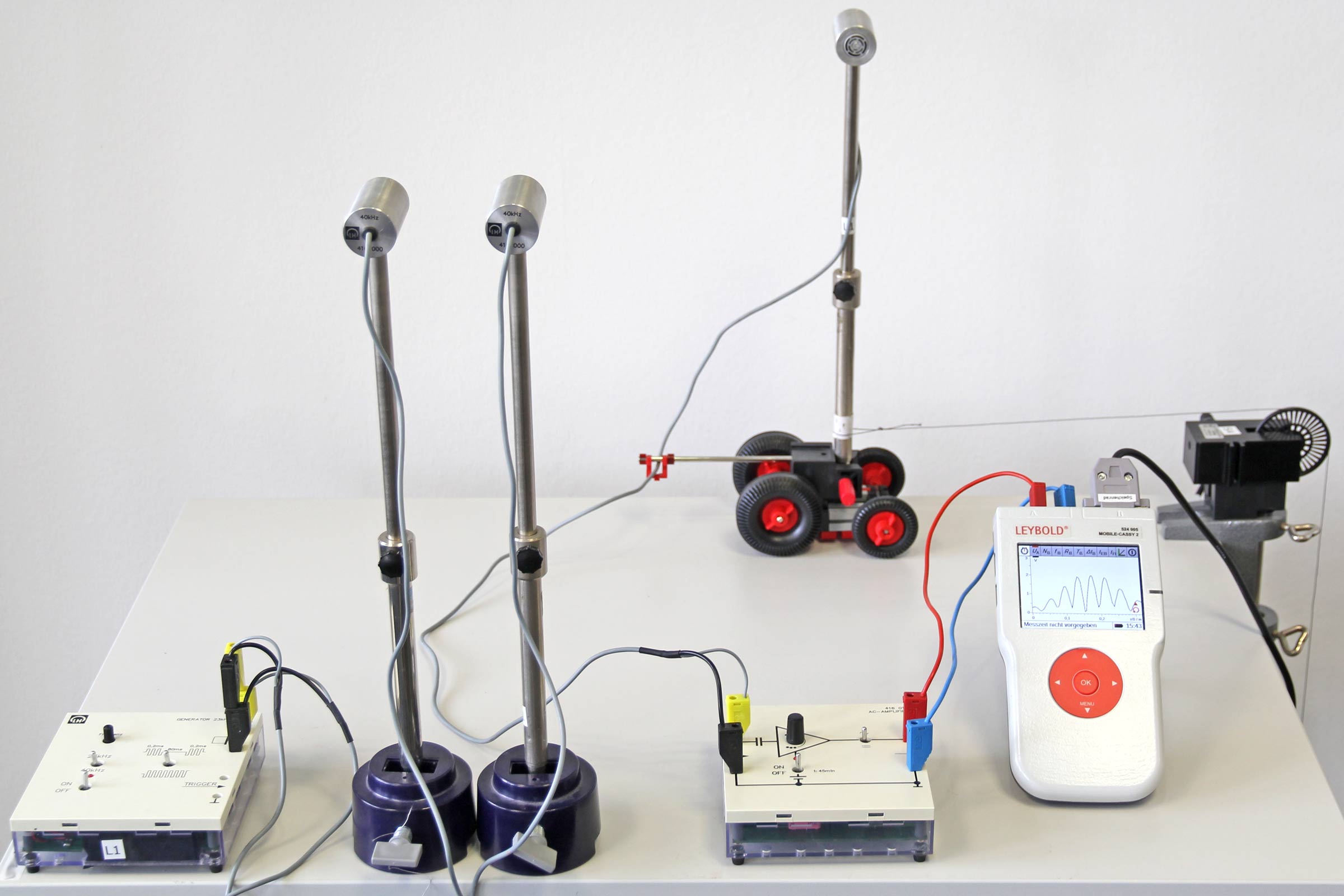

Versuchsaufbau: Der Abstand der Sender beträgt ca. 7 cm, der Abstand zur Empfängerbahn ca. 36 cm.



Versuchsaufbau zur Resonanzabstimmung mit Phywe-Material

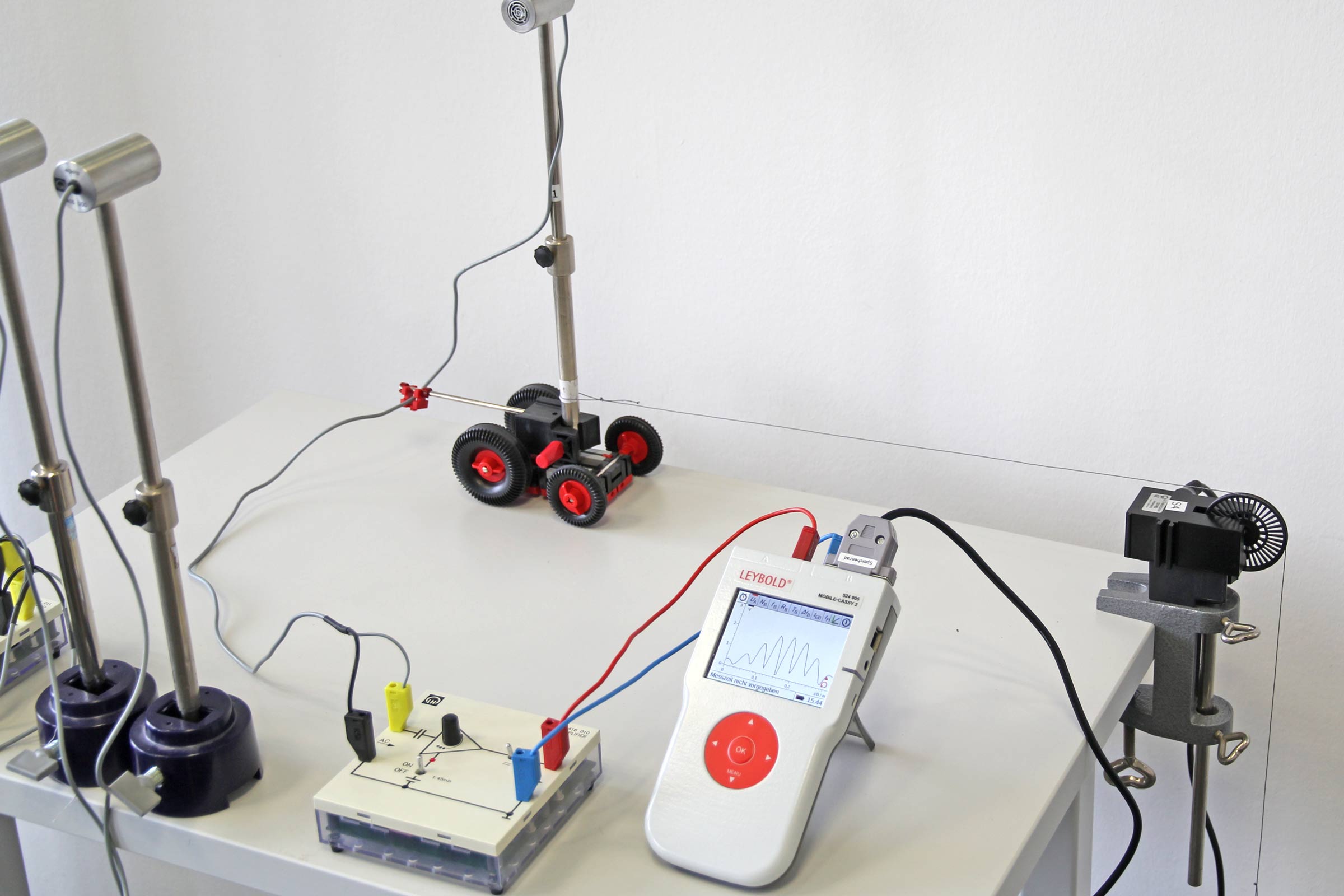

Versuchsaufbau.



Ergebnisse

Interferenz von Ultraschall

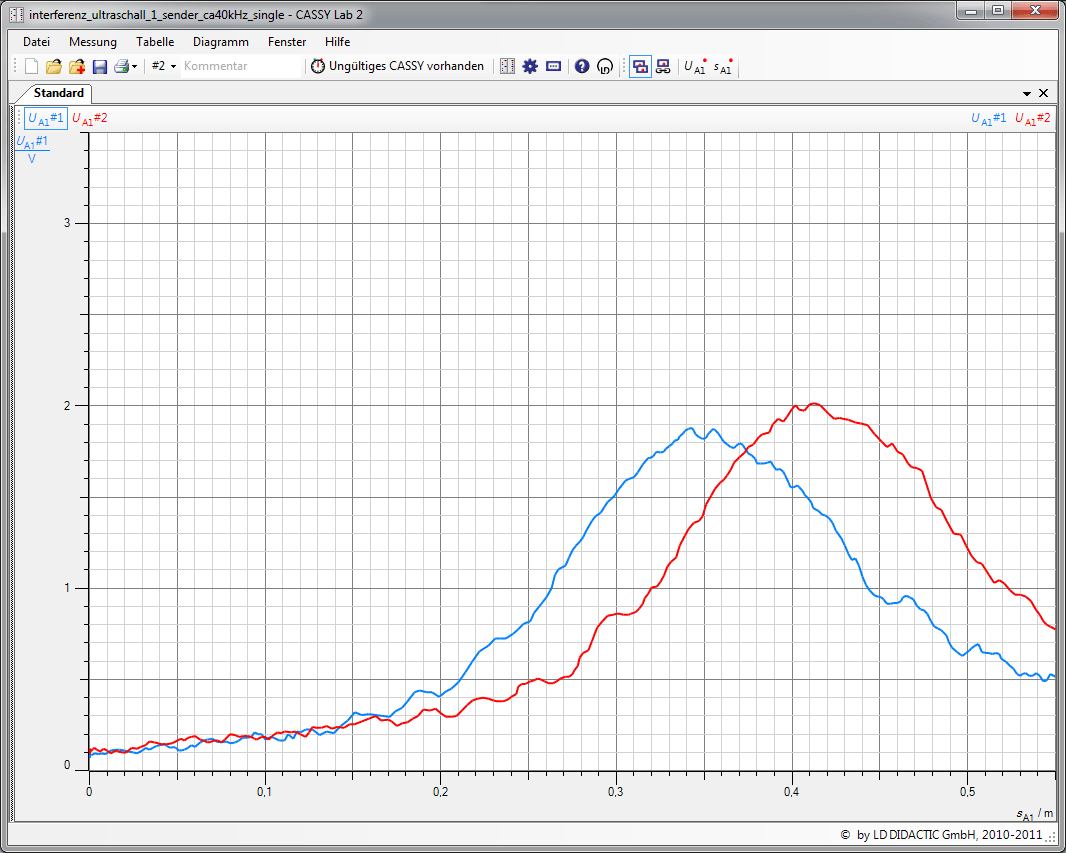

Die Sender sind jeweils einzeln in Betrieb, die Ergebnisse dann überlagert.

Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

interferenz_ultraschall_1_sender_ca40kHz_single.labx

Die Sender sind jeweils einzeln in Betrieb, die Ergebnisse dann überlagert.

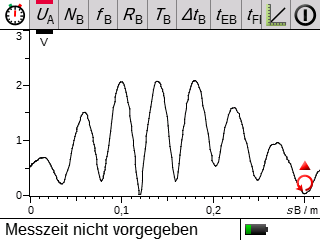

Beide Sender gleichzeitig in Betrieb. Die Sender haben einen Mittenabstand von ca. 7 cm, der Empfänger ist beim 0. Hauptmaximum ca. 36 cm entfernt.

Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

interferenz_ultraschall_2_sender_ca40kHz_d7cm_a36cm.labx

Beide Sender gleichzeitig in Betrieb.

Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

CassyLabEinstell_MC2-Weg_Ultraschall_.labx

Einstellungen laden

Screenshots Mobile-Cassy-2

<leer>
Beschreibung



Geräte



Gerät Anzahl Leybold-Artikelnr. Kommentar
Ultraschallwander 3x 416000
Ultraschallgenerator 40 kHz 1x 416014 (älter: 416011 *) *) Versorgung 416010 und 416011 über 9-V-Block oder externe Spannung 9 V DC, + liegt außen!, - am Mittelpol der Buchse
AC-Verstärker 1x 416015 (älter: 416010 *)
Kombilichtschranke mit Speichenrad 1x 337462 + 337464 als Bewegungsaufnehmer
Timer S 1x 524074 zum Anschluss des Bewegungsaufnehmers, alternativ Zeitenkiste
Mobile-Cassy-2 1x 524005
Muffenblock 1x 10125 Adapter auf dem Fischertechnik-Wagen
