Doppler-Effekt mit Ultraschall

Doppler-Effect with Ultrasound

nach LD P1.7.6.1

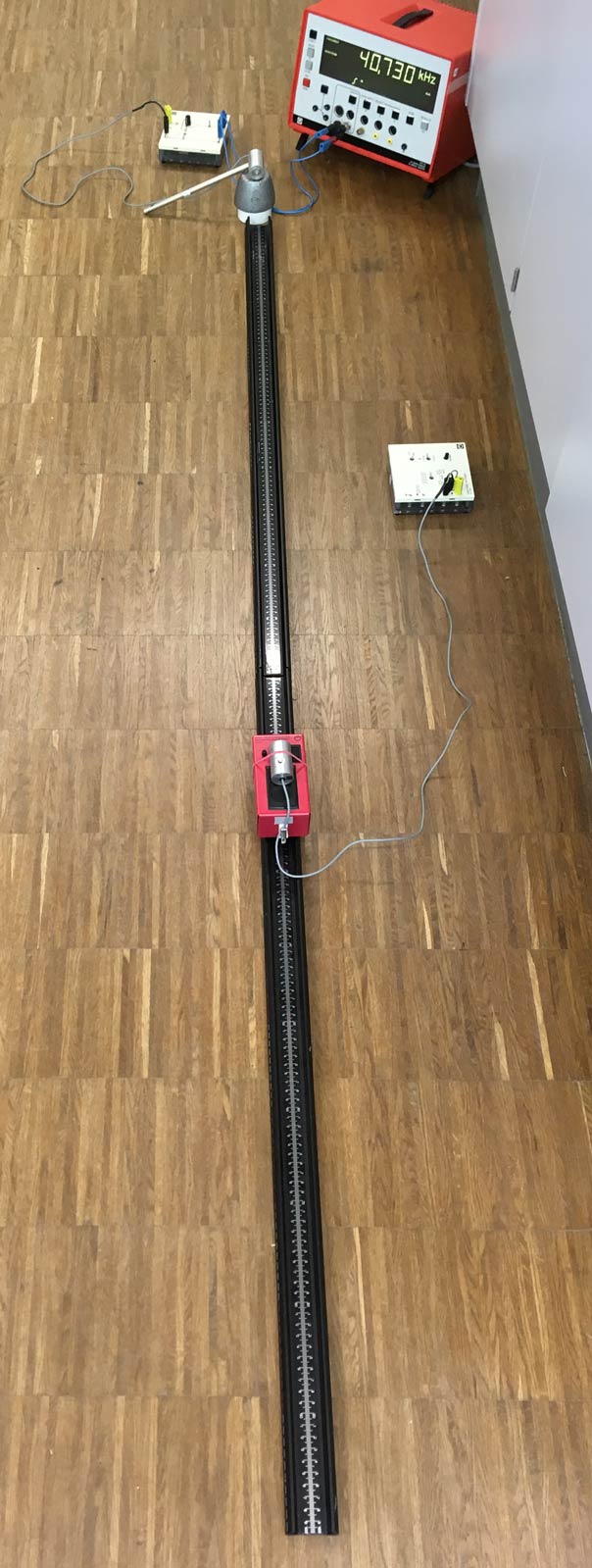

Aufbau mit 2 x 1m Metallschiene, ohne Laserbewegungssensor



Die Messung der Geschwindigkeit des Wagens kann mit dem Laserbewegungssensor (LD 524073) erfolgen - oder auch sehr einfach mit Handstoppuhren auf einer Fahrstrecke von z.B. 1 m.

Messergebnisse

  f0 in Hz f' in Hz Δf in Hz vberechnet in m/s
(für c = 343 m/s)
Sender nähert sich 40702 40774 72 0,61
Sender nähert sich 40900 40972 72 0,60
Sender nähert sich 40712 40784 72 0,61

Sender entfernt sich 40887 40820 -67 0,56
Sender entfernt sich 40777 40708 -69 0,58

Fotos

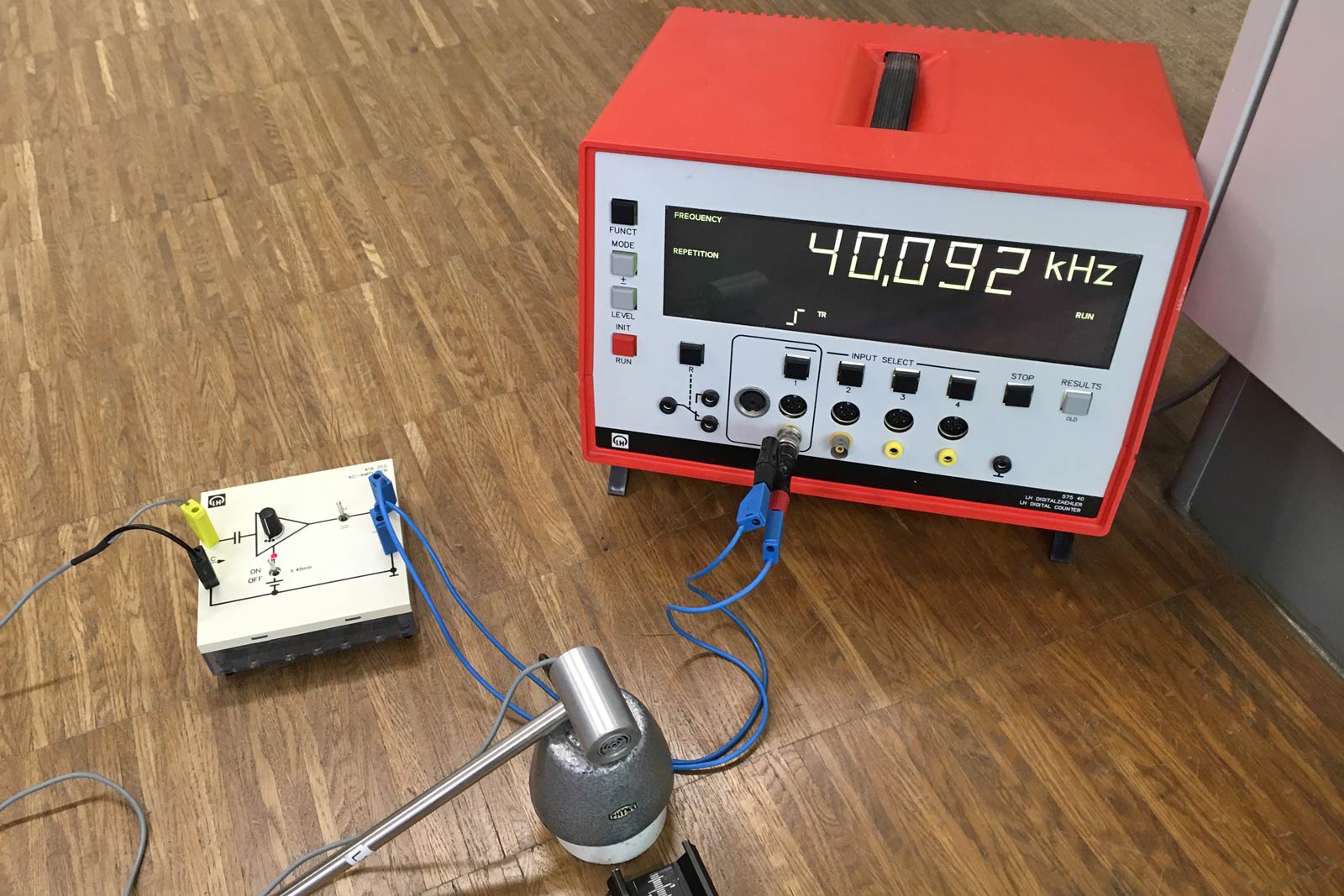

Empfänger: Das „Triggerlevel“ des Eingangs muss reduziert werden, damit die Signale des AC-Verstärkers erkannt werden. (Taste Level, dann "-").

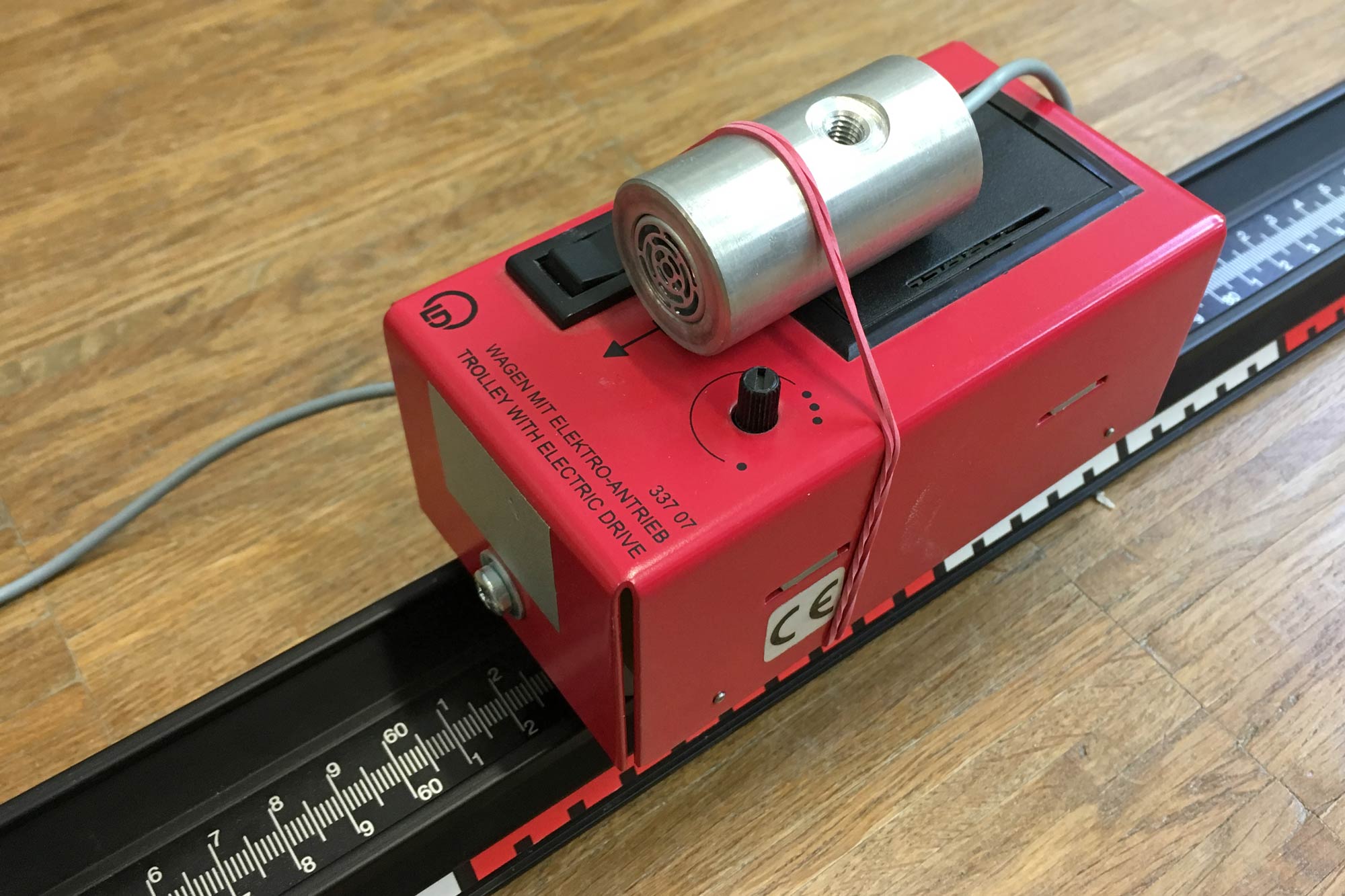

Sender: Ultraschallsender auf Wagen mit Elektroantrieb 33707, retroreflektierende Folie für Laserbewegungssensor aufgeklebt.

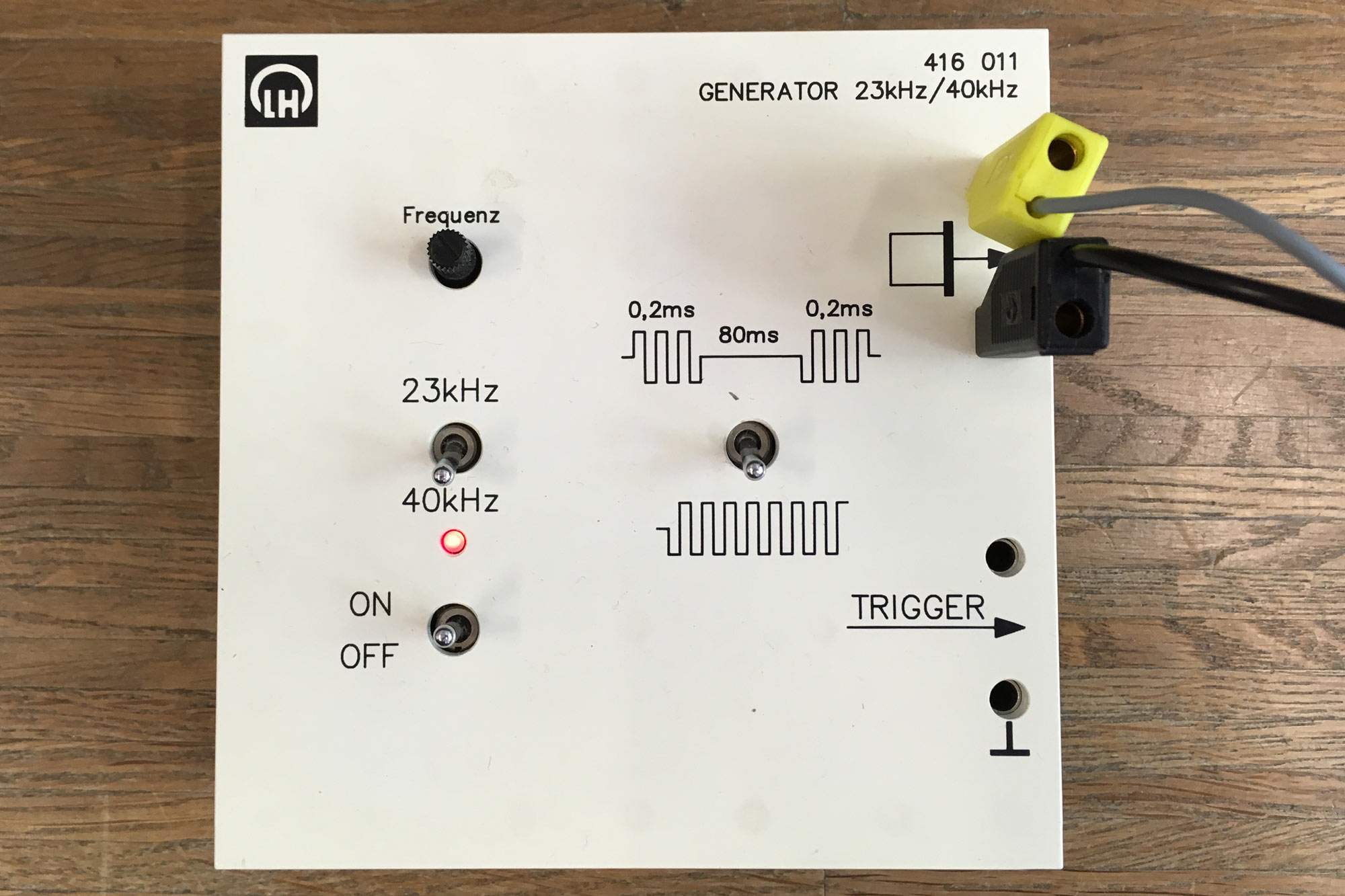

Ultraschallgenerator 416011

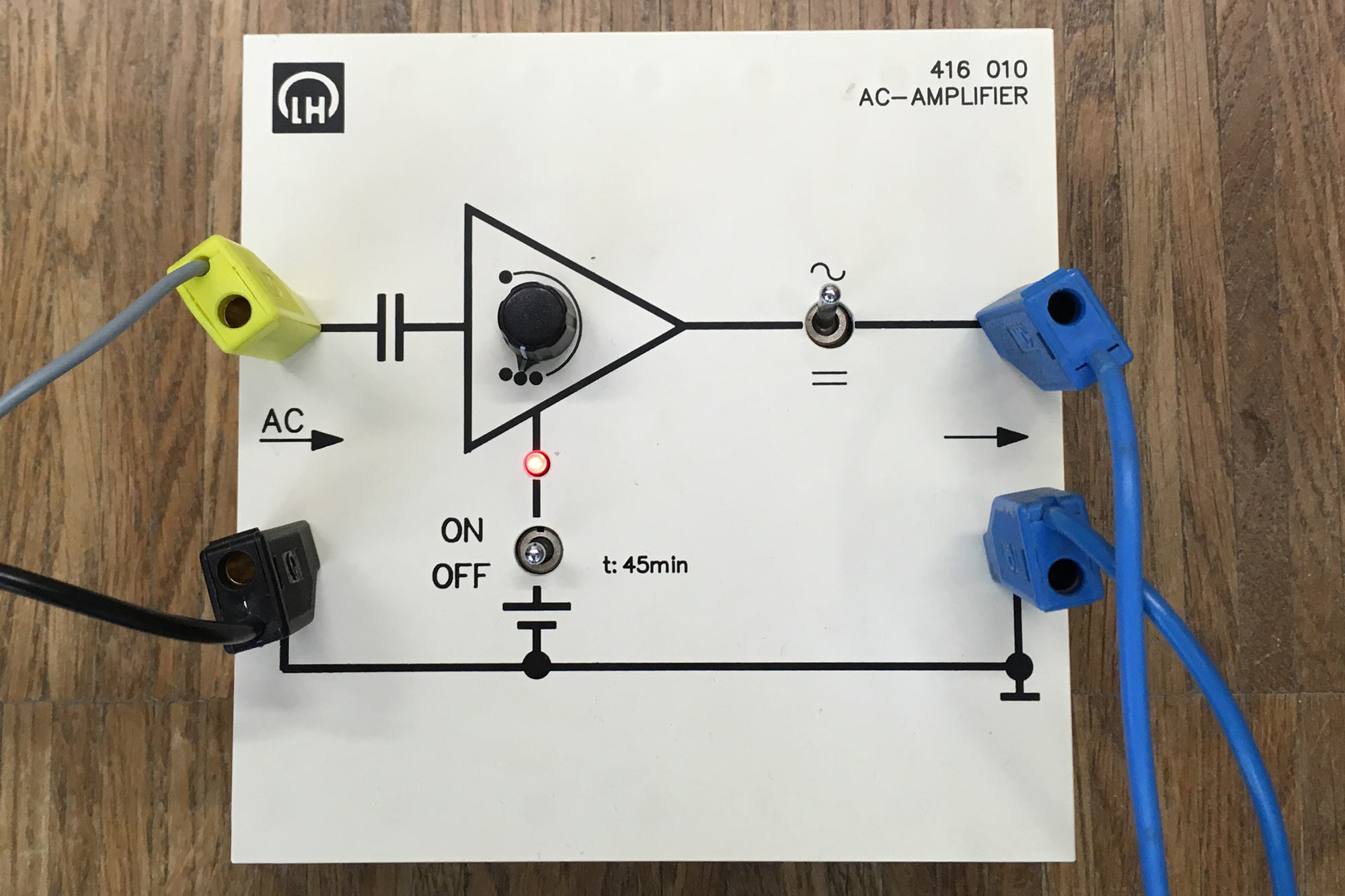

AC-Verstärker 416010

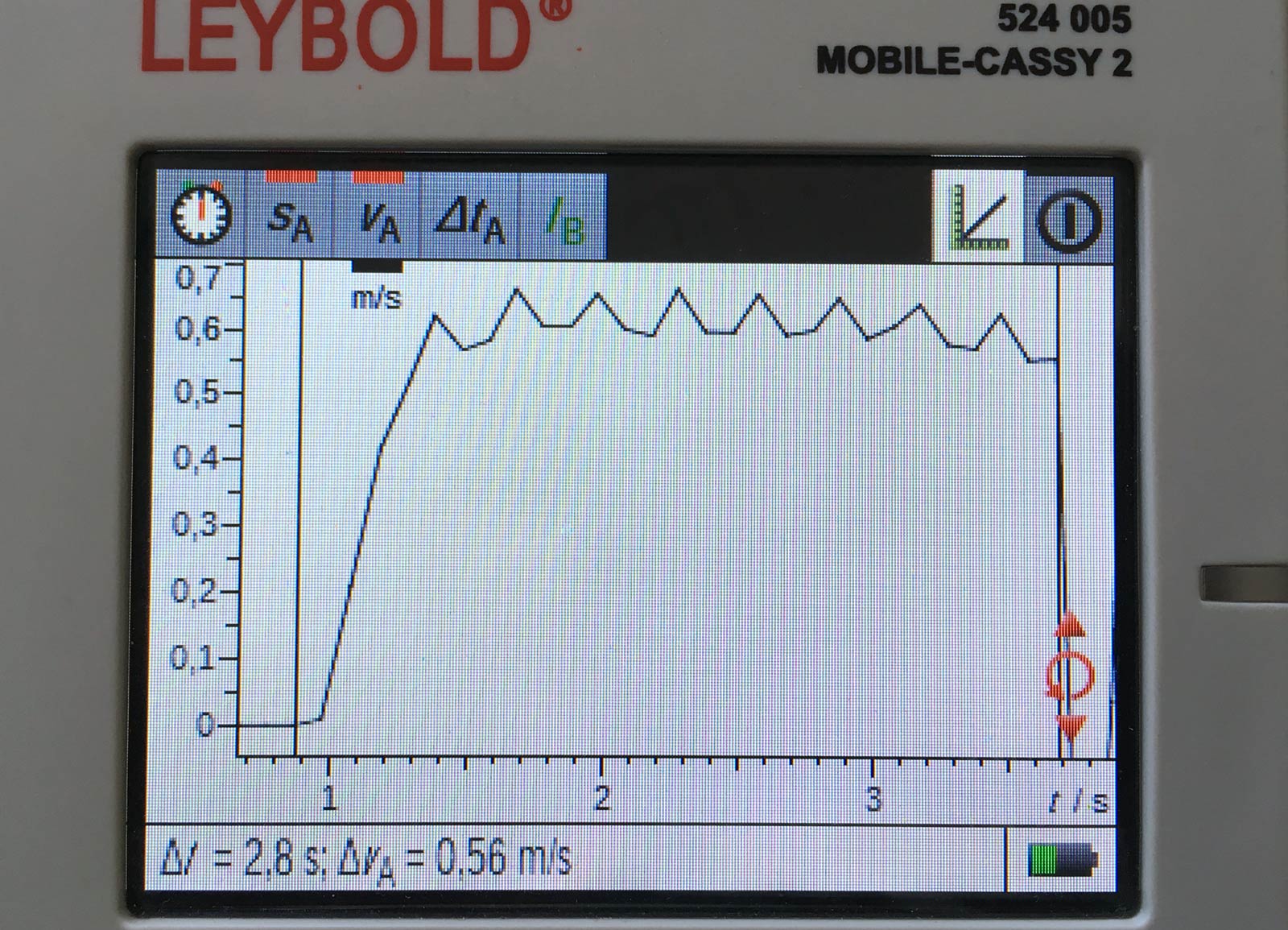

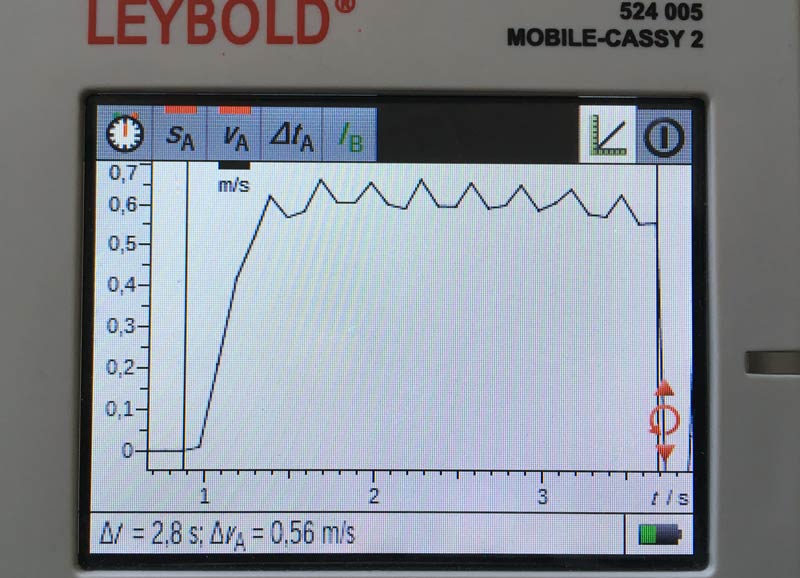

t-v-Diagramm Hinfahrt (aufgenommen mit Laserbewegungssensor (LD 524073)

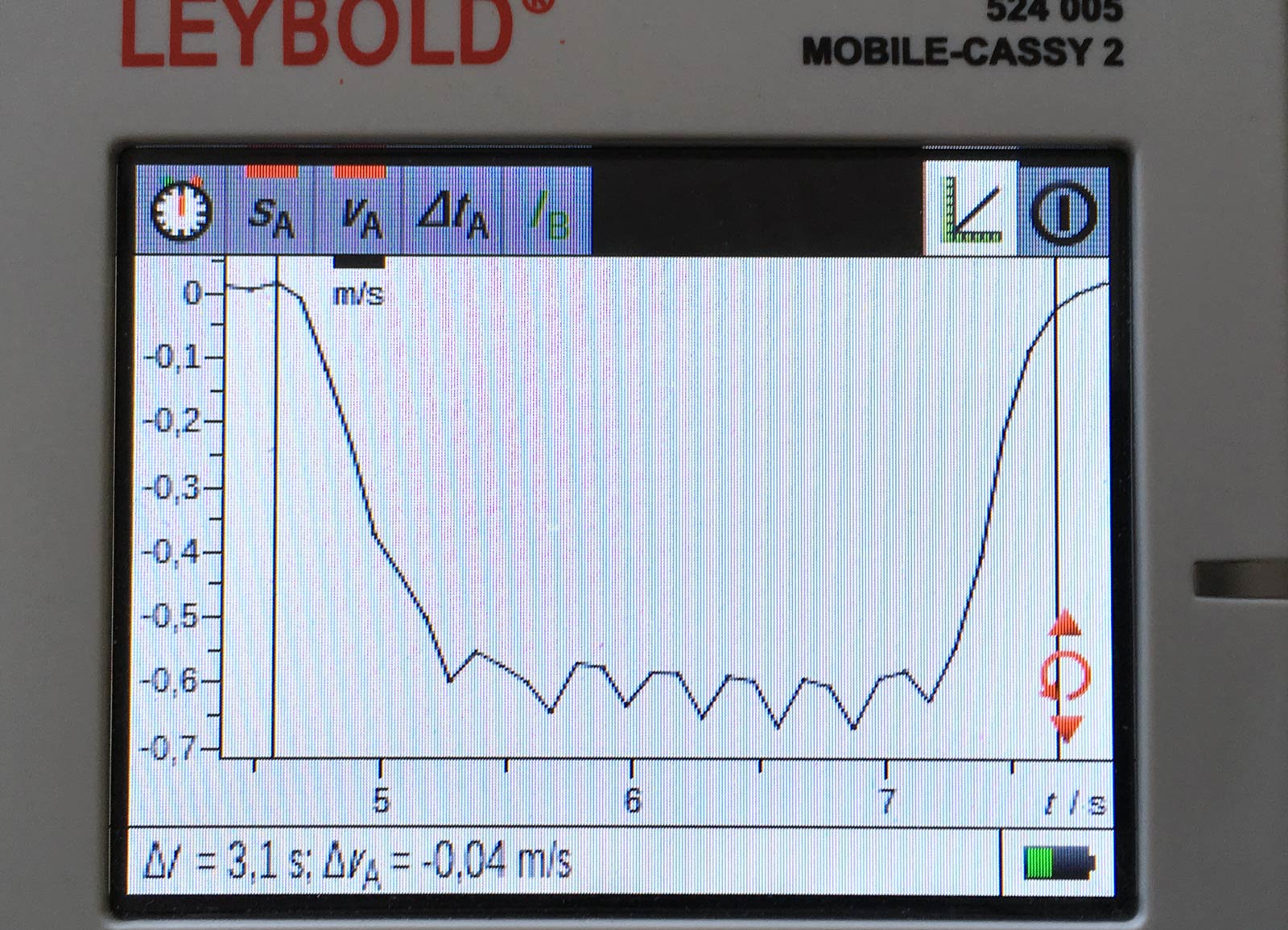

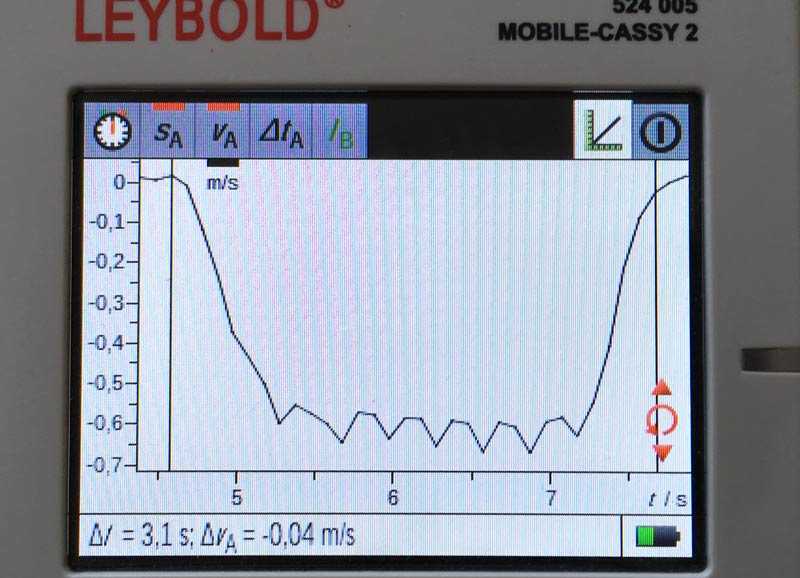

t-v-Diagramm Hinfahrt (aufgenommen mit Laserbewegungssensor (LD 524073)
